یک RTD چهار سیم چیست؟

یک روش اندازه گیری الکتریکی بسیار قدیمی که به روش کلوین یا چهار سیم معروف است، یک راه حل عملی برای مشکل مقاومت سیم است. تکنیک چهار سیم که معمولاً برای انجام اندازه‌گیری‌های دقیق مقاومت برای آزمایش‌های علمی در شرایط آزمایشگاهی استفاده می‌شود، از چهار سیم برای اتصال مقاومت تحت آزمایش (در این مورد، RTD) به ابزار اندازه‌گیری، که از یک ولت متر و یک منبع جریان دقیق تشکیل شده است، استفاده می‌کند. دو سیم جریان "تحریک" را از منبع جریان به RTD منتقل می کنند در حالی که دو سیم دیگر فقط افت ولتاژ را در سرتاسر عنصر مقاومت RTD "حس می کنند" و سیگنال ولتاژ را به ولت متر می برند. مقاومت RTD با استفاده از قانون اهم محاسبه می شود: با گرفتن ولتاژ اندازه گیری شده توسط ولت متر و تقسیم آن رقم بر مقدار جریان تنظیم شده منبع جریان.

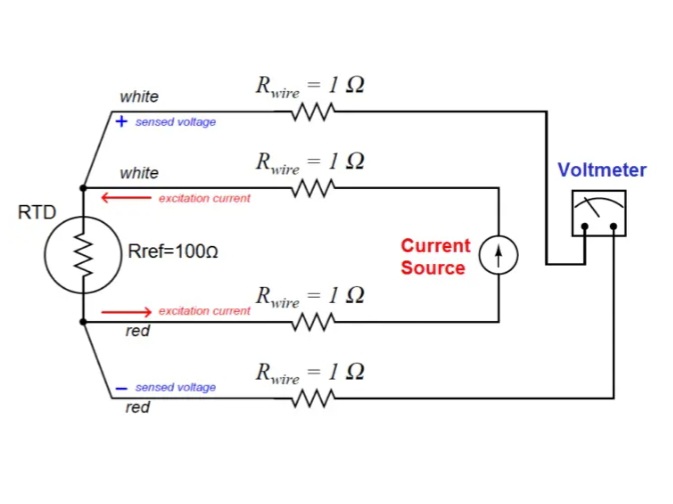

یک مدار RTD چهار سیم ساده برای تصویر در اینجا نشان داده شده است:

مقاومت سیم در این مدار کاملاً بی اهمیت است. دو سیم "تحریک" که جریان را به RTD حمل می کنند مقداری ولتاژ را در طول خود کاهش می دهند، اما این افت ولتاژ فقط توسط منبع جریان "دیده" می شود و نه ولت متر. دو سیم "حس" که ولت متر را به RTD متصل می کنند نیز دارای مقاومت هستند، اما ولتاژ ناچیزی را کاهش می دهند زیرا ولت متر جریان بسیار کمی از آنها می کشد. بنابراین، مقاومت سیم‌های حامل جریان بی‌اثر است، زیرا ولت‌متر هرگز افت ولتاژ آن‌ها را حس نمی‌کند، و مقاومت‌های سیم‌های حس‌گر ولت‌متر تأثیری ندارند، زیرا آنها عملاً جریان صفر را حمل می‌کنند.
