روتامتر

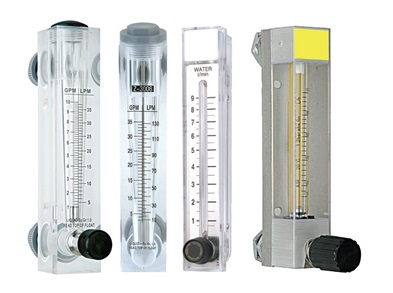

Glass tube Rotameter

روتامتر شیشه ای

روتامتر شیشه ای وسیله ای است که برای اندازه گیری شدت جریان یک سیال یا گاز به کار می رود.
استفاده از روتامتر برای سنجش دبی ، در صنعت بسیار رواج دارد.
ساختار روتامتر شیشه ای به این صورت است که یک استوانه ای شیشه ای توخالی است که بدنه آن به شکل یک تیوب شیشه ای بوده و در داخل آن یک مخروط به کار گرفته شده است. در انتهای این مخروط یک شناور که معمولاً از جنس استنلس استیل است به کار گرفته شده که تحت تاثیر جریان سیال حرکت می‌کند و امکان اندازه گیری آن را به ما می دهد‌.


روتامتر ها به صورت عمودی یا به صورت کنارگذر بر روی یک مسیر حمل و نقل سیال مانند خطوط لوله کشی در یک شرکت پالایشگاهی یا هر پروژه دیگری به کار گرفته می‌شوند و به همین دلیل میزان صعود شناور در داخل آن به عنوان تابعی از سرعت جریان سیال اندازه گیری می شود.
به دلیل استفاده از تیوب شیشه ای در روتامتر ، از آن می توان برای اندازه گیری دبی گازها و مایعات خورنده نیز استفاده کرد.

روتامتر شیشه ای چگونه عمل می کند؟
روتامتر شیشه ای همانند یک استوانه است که یک بخش ورودی و یک بخش خروجی دارد. این ابزار به صورت عمودی در جریان خطوط لوله کشی قرار می گیرد و جریان سیال از پایین آن وارد و از بالا خارج می شود. ورود جریان سیال و سرعت آن باعث به حرکت در آمدن شناور در داخل استوانه می شود. هر چه سرعت جریان و شدت سیال در داخل روتامتر بالاتر باشد شناور به ارتفاع بالاتری صعود می کند و این ارتفاع نشان دهنده سرعت جریان سیال است‌.


روی بدنه شیشه‌ای روتامتر شیشه ای درجه بندی هایی وجود دارد که این درجه بندی ها بر مبنای سرعت جریان سیال هستند و اعداد بزرگتر در قسمت بالا قرار می گیرند.
قبل از ورود سیال به داخل ابزار، شناور به دلیل نیروی جاذبه در انتهای روتامتر قرار می‌گیرد. اما زمانی که جریان برقرار می شود به مرور زمان باعث ایجاد نوعی بی وزنی شده و شناور صعود می کند که بعد از ثابت شدن در موقعیت مشخص، از آن به عنوان شدت جریان یا به عنوان سرعت سیال یاد می‌شود.

مزایای استفاده از روتامتر  :
• نصب و نگهداری آسان
• هزینه پایین
• دقت خوب برای نرخ فشار متوسط و پایین
• افت فشار ثابت و پایین
• مناسب برای فرآیند با سیال خورنده
• عدم نیاز به نیروی الکتریکی خارجی برای اندازه گیری جریان
• اندازه گیری جریان با استفاده از نیروی جاذبه
• عدم انفجار دستگاه در تماس با مایعات قابل اشتعال
• ساختار ساده و کاربرد متریال ارزان قیمت در ساخت آن
• مقیاس خطی و یکسان بودن دقت در تمامی مقیاس های آن


معایب روتامتر:
• عدم امکان مشاهده شناور در صورت غیر شفاف بودن شناور
• نامناسب برای فرآیندهایی با سیال پالسی
• قرار گیری لوله های شیشه ای در معرض شکستگی
• نصب روتامتر به صورت عمودی



کاربرد روتامتر در صنعت
روتامترها در صنعت کاربردهای متعددی دارند و به دلیل عملکرد و قیمت و متریال مناسب در سیستم های متنوعی قابل نصب هستند، به طور خلاصه در ادامه به کاربرد روتامتر در صنعت اشاره شده است.
• اندازه گیری جریان سیال در فرآیندهای پردازشی
• مانیتور جریان آب و گاز در کارخانه ها و آزمایشگاه ها
• مانیتور فیلترینگ
• با توجه به عدم نیاز به نیروی خارجی، نصب در مناطق خطرناک و دورافتاده که هزینه تامین برق بالا است.
متریال روتامتر
در بعضی از کاربردها سیال شفاف نبوده و به مرور زمان باعث مات شدن لوله روتامتر می شود. به طور مثال در حالتهایی که سیال عبوری بنزین و گازوییل باشد بعد از مدت کوتاهی تشخیص درجه بندی و مقدار جریان سیال امکان پذیر نمی باشد، دراین حالت باید از روتامتر با لوله شیشه ای استفاده شود تا سیال باعث خرابی روتامتر نشود و مقادیر قابل خواندن باشند.
بدنه روتامترهای پلاستیکی از متریال هایی مانند پی وی سی و پی وی دی ای و… ساخته می شود. در مواردی که سیال آب یا هوا می باشد بهتر است از روتامتر پلاستیکی استفاده شود.

برای دریافت اطلاعات بیشتر می توانید از این لینک نیز استفاده کنید.
